Ühe plaadi värvi terasrulli vormimisliin

Toote tutvustus

Ühe plaadi värvi terasrulli vormimisliin on ette nähtud eelnevalt värvitud terasrullide kujundamiseks. See moodustab neist kohandatud katuse- ja seinapaneelid. See ühendab mehaanilise vormimise, elektrilise juhtimise ja hüdraulilise lõikamise. Kõik süsteemid on integreeritud ühte, kompaktne tootmisliin. See integreeritud kompaktne disain tagab, et iga viimistletud leht vastab täpsetele mõõtmetele standarditele vastav, sile pind ja ühtlane välimus.

Tootmisliin koosneb mitmest peamisest osast: decoiler, söötmisjuhik, rullvormimissüsteem, hüdrauliline lõikamine seade, juhtimissüsteem ja väljavoolutabel. Selle südamikus on ülitäpsed vormimisrullid ja töökindel jõuülekanne See süsteem tagab stabiilse ja pideva töö ning seda saab hõlpsasti kohandada erinevate profiilide jaoks ilma keeruline seadistus. Selle paindlikkus muudab selle ideaalseks nii suuremahuliste projektide kui ka tellimustootmise jaoks.

Funktsioonid ja rakendused

Ühe plaadi värvi terasrulli vormimisliini kasutatakse laialdaselt mitmes tööstuses:

Ehitus- ja ehitussektoris kasutatakse seda masinat oluliste komponentide, näiteks katusekatete tootmiseks lehed, seinakattepaneelid ja laeplaadid. See sobib ideaalselt ka mitmesuguste dekoratiivsete fassaadide loomiseks ehitised, sealhulgas tööstusettevõtted, laod ja ärihooned.

Elamukorpus: Ideaalne kergete teraskonstruktsioonide, garaažide ja kokkupandavate majade jaoks.

Infrastruktuuriprojektid: sobib lennujaamade, raudteejaamade, messikeskuste ja staadioni katuste jaoks.

Põllumajandusrajatised: kasutatakse lautades, kuurides ja külmhoonetes, mis nõuavad paneele.

Millised on selle toote eelised ja omadused?

Kõrge täpsusega vormimine

Iga rull ja võll on CNC-ga töödeldud range tolerantsikontrolliga. Tulemuseks on täpne vormimine ja sile pinna kvaliteet ilma kriimustusteta.

Vastupidav struktuur

Masina korpus on valmistatud kõrgekvaliteedilisest terasest. Selle keevisõmblused on erakordselt tugevad, mis tõhusalt hoiab ära deformatsiooni. Rullid on valmistatud ülitugevast terasest, näiteks Cr12 või GCr15. Nad läbivad kuumust töötlemine, et tagada pikaajaline vastupidavus.

Lihtne operatsioon

Süsteem kasutab puuteekraaniga PLC-juhti. Operaatorid sisestavad lihtsalt lõikeparameetrid. Masin siis tegeleb automaatselt vormimise ja lõikamisega, mis vähendab oluliselt käsitsitööd.

Madal müratase ja stabiilne jõudlus

Single Plate Color Steel Roll Forming Line kasutab keti või käigukasti jõuülekannet. See disain tagab sileduse liikumist ja vähendab vibratsiooni. Lisaks on kõik laagrid ja liikuvad osad täpselt joondatud. See joondus säilitab tootmise ajal madala mürataseme.

Hüdrauliline lõikesüsteem

Hüdrauliline lõikeseade tagab puhtad ja täpsed lõiked. See hoiab ära lehe servade deformatsiooni. The terad on valmistatud kvaliteetsest vormiterasest, mis pikendab oluliselt nende kasutusiga.

Energiatõhusus

Meie optimeeritud ajamisüsteem vähendab energiatarbimist ja täiustatud algoritmid vähendavad tühikäiku. See säästab otseselt oma energia- ja hoolduskuludelt.

Lihtne hooldus

Selle modulaarne struktuur lihtsustab nii osade vahetamist kui ka süsteemi reguleerimist. Samal ajal rutiinne määrimine ja hooldust saab teha lihtsalt ilma lahti võtmata.

Tehnilised parameetrid

Kauba kirjeldus

Materjal Tüüp Värviga kaetud teras, tsingitud teras, alumiinium-tsinkplaat
Materjali paksus 0,3 – 0,8 mm
Materjali laius 1000-1250 mm (kohandatav)
Vormimiskiirus 10 – 20 m/min
Rullijaamad 13–20 rühma (olenevalt profiilist)
Rulli materjal Kõvakroomiga teras (Cr12 / GCr15)
Võlli läbimõõt 70 – 80 mm
Peamootori võimsus 5,5 – 7,5 kW
Hüdrauliline lõikevõimsus 4 kW
Juhtimissüsteem PLC puuteekraaniga (Delta / Siemens / Schneider valikuline)
Lõikamise tüüp Hüdrauliline järellõikamine, automaatne pikkuse reguleerimine
Mõõtmed (P × L × K) Ligikaudu 8,5 m × 1,6 m × 1,5 m
Kogukaal umbes 5,5 tonni
Pinge 380 V, 50 Hz, 3-faasiline (saadaval kohandatud)

Toote üksikasjad

1. Decoiler

Süsteemis kasutatakse käsitsi või hüdraulilist decoileri. See hoiab ja kerib teraslehte lahti. See tagab stabiilse sööda ja hoiab ära spiraali kahjustamise töö ajal.

2. Söötmis- ja suunamissüsteem

Varustatud täppisjoondusseadmega, mis tagab materjali õige sisenemise rullikutele. Reguleeritav külg juhikud hoiavad ära lehe kõrvalekalde, parandades vormimise täpsust.

3. Rullvormimissüsteem

Single Plate Color Steel rullvormimisliini südameks on selle rullvormimissüsteem. See protsess viiakse läbi etapis samm-sammult lõpliku profiili loomiseks. Iga jaam on järgmisega ideaalselt joondatud. Nad säilitavad ühtlase rõhu kogu ulatuses. See tagab täiusliku toote, mis ei sisalda moonutusi.

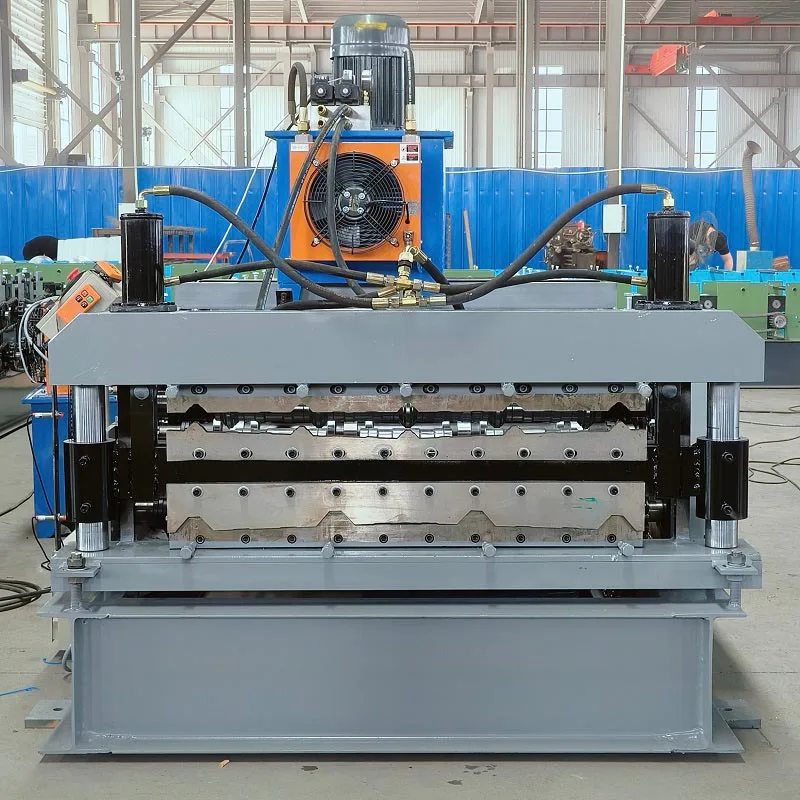

4. Hüdrauliline lõikeseade

Pärast vormimist lõigatakse paneelid automaatselt eelseadistatud pikkusesse. Hüdraulika tera liigub kiiresti ja täpselt, tagades korraliku serva. Lõikeraam on valmistatud tugevast terasest, et tagada pikaajaline stabiilsus.

5. Juhtimissüsteem

Operaatorid kasutavad intuitiivset PLC puuteekraani, et määrata peamised parameetrid, nagu pikkus, kogus ja lõikeviivitus.

6. Väljunditabel

Valmis paneelid libisevad otsa lõppevale lauale, valmis pakkimiseks. Töödeldud pind kaitseb neid kriimustuste eest ja painutamine.

Toimivuse ja kvaliteedi tagamine

Me paneme iga üksuse läbi ranged tarneeelsed testid. Esiteks läbib iga masin rea katseid, sealhulgas täppiskontrolli ja hüdraulilist kontrolli. Seejärel kalibreerivad meie tehnikud kõik elektrisüsteemid stabiilseks tööks. Samuti tagavad need kõik liikuvad osad põhjalikult määritud. Iga masin on enne saatmist sertifitseeritud vastama rahvusvahelistele standarditele. Samuti saame seadmed kohandada vastavalt teie vajadustele.

Pakendamine ja kohaletoimetamine

Iga masin läbib range tarneeelse testimise. See hõlmab vormimise täpsuse kontrolli ja hüdrosüsteemi kontrollid. Kõik elektri- ja juhtimissüsteemid on kalibreeritud. See tagab stabiilse töö. Mehaanilised osad on määritud ja optimaalsesse seisukorda reguleeritud. Iga toode vastab rahvusvahelistele standarditele. Pakume ka kohandamist et see vastaks teie konkreetsetele nõuetele.

Müügijärgne teenindus

Pakume täielikku tehnilist tuge. See hõlmab paigaldusjuhiseid ja operaatori koolitust. Samuti saate eluaegne hooldusalane nõustamine. Oleme valmis saatma insenere toe saamiseks välismaale. Pikaajalised kliendid saavad varu osad omahinnaga. Kohe abi saamiseks pakub meie võrguteenus mis tahes probleemide kiiret lahendamist.

Ühe plaadi värvi terasrulli vormimisliin on töökindel ja tõhus lahendus. See on mõeldud katuse- ja seinapaneelide tootjad. Selle tehnoloogia tagab usaldusväärse juhtimise ja tugeva struktuuri. See kombinatsioon tagab ühtlase jõudluse ja kvaliteetsed tooted. Masin on kulutõhus ja kohandatav. See sobib ideaalselt nii väikestesse töökodadesse kui ka suurtesse tootmisliinidesse. Ettevõtetele, kes otsivad vastupidavat, tõhusat ja kergesti hooldatavad seadmed, see on ideaalne valik kaasaegseks ehituseks.
