Kiire katusepaneelide rullvormimismasin

Mõiste "kiire" on selle põhitunnus. Need kiired katusepaneelide rullvormimismasinad on ehitatud maksimaalselt tootmise efektiivsus. Nende liinikiirused on palju suuremad kui tavalistel rullimoodustajatel. Kiirused ületavad sageli 100 meetrit per minut. See muudab need suuremahulise ehituse jaoks hädavajalikuks. Metallehitiste tootjad ja paneelitootjad samuti neile tugineda. Need vajavad ühtlast väljundit, kõrget kvaliteeti ja kiireid tööaegu. See aitab tihedalt kokku saada sõiduplaanid ja suur nõudlus.

Kuidas see masin töötab?

See kiire katusepaneelide rullvormimismasin on keeruline süsteem. See ühendab mehaanilisi, elektrilisi ja hüdraulilised/pneumaatilised osad. Selle töö võib jagada peamisteks etappideks.

A. Lahtikerimine ja söötmine

Protsess algab decoileriga. See hoiab suurt, rasket metallist mähist. Automaatne söötmismehhanism teeb sirgu leht. Seejärel juhib see sujuvalt rulli moodustamise sektsiooni. Täiustatud süsteemidel on topeltlahtirullid. See võimaldab pidevat tootmist. Uue mähise saab laadida ja vana külge keevitada ilma masinat peatamata.

B. Eelmulgustamine ja sälkumine (valikuline, kuid tavaline)

Paljudel kiiretel masinatel on servojuhtimisega stantsimisjaam. See juhtub enne vormimisprotsessi. The seade võib teha auke, luua ribisid või teha sälke. Servoajamiga tehnoloogia tagab ülima täpsuse. See sünkroniseerib augustamise asukohad paneeli pikkusega. See on kruviaukude või ventilatsiooniavade puhul ülioluline.

C. Rullvormimisprotsess – tuum

See on masina süda. Sellel on rida stende. Iga alus sisaldab karastatud terasest rullide komplekti. Iga stend teostab väikese, järkjärgulise osa vormimisest.

Jaamad: tüüpilisel keeruka profiili masinal võib olla 15–25 jaama. Esimesed paar jaamat teevad õrnaks, esialgsed painded. Hilisemad jaamad süvendavad ja viimistlevad kuju järk-järgult.

Rullid: Rullid on kohandatud konkreetse paneeliprofiili jaoks. Need on CNC-ga töödeldud. Need on valmistatud karastatud teras, nagu D2 või Cr12MoV. See tagab kõrge kõvaduse ja kulumiskindluse. See tagab pika eluea ja ühtlane kvaliteet.

Võllid ja korpus: võllid ja korpused on tugevad ja jäigad. Need peavad taluma kõrgel tekitatud suuri jõude kiirused. See hoiab ära läbipainde ja tagab toote mõõtmete täpsuse.

D. Lõikamis- ja juhtimissüsteem

Pärast paneeli täielikku vormimist liigub see lõikejaama.

Lendamise katkestus: see on kiire töö jaoks kriitiline funktsioon. Lõikeseade liigub sünkroonselt edasiviiv paneel. See teeb eelseadistatud pikkusega puhta ja jämevaba lõike. Materjalivool ei peatu. Pärast lõikamisel naaseb seade kiiresti algasendisse.

PLC ja HMI: Programmeeritav loogikakontroller (PLC) juhib kogu protsessi. Operaator sisestab parameetrid a Kasutajasõbralik puuteekraan (HMI). PLC sünkroniseerib decoileri, eelstantsimise, rulli moodustamise ajamid ja lendamist ära lõigatud. Samuti pakub see diagnostilist teavet ja tootmisandmeid.

E. Väljundi käsitlemine

Automaatne virnastamissüsteem kogub valmis paneelid kokku, korraldades need pakendamiseks ja korralikeks virnadeks saatmine. Kõik see vähendab käsitsi teisaldamist ja vähendab pinnakahjustuste ohtu.

Rakenduse stsenaariumid

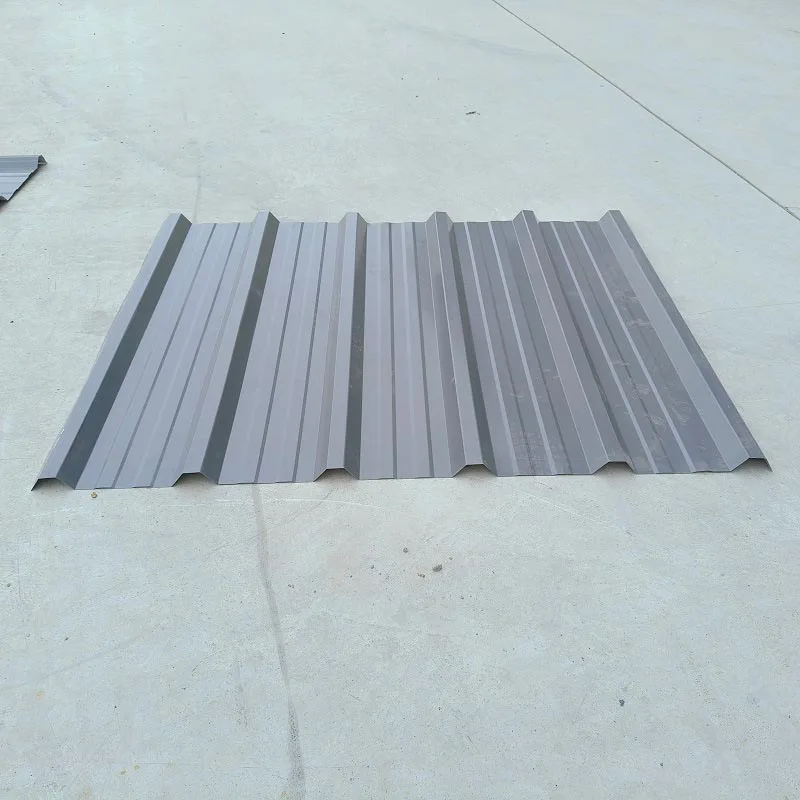

Suuremahuline ehitus: need kiired katusepaneelide rullvormimismasinad toodavad katuse- ja voodripaneele. Need paneele kasutatakse ladudes, tehastes ja kaubanduskeskustes.

Kokkupandavad metallhooned: ettevõtted kasutavad neid oma patenteeritud paneeliprofiilide tõhusaks tootmiseks.

Külmhoonepaneelid: need moodustavad metallkatted, mis on ühendatud isoleerivate vahtsüdamikega.

Standing Seam Roof (SSR) süsteemid: nad toodavad suure terviklikkusega paneele arhitektuurse disaini jaoks, mis on tuntud oma pikaealisus ja ilmastikukindel jõudlus.

Päikesepaneelide paigalduskonstruktsioonid: need toodavad pikki kohandatud kujuga siinid ja kronsteinid suuremahuliste päikeseenergia jaoks talud.

Põhiparameetrid

Peamised eelised

Erakordne tootmistõhusus

Need kiired katusepaneelide rullvormimismasinad töötavad väga suurel kiirusel. Nad toodavad rohkem paneele tunnis. See alandab iga üksuse tööjõukulusid. Samuti võimaldab see tootjatel suuri tellimusi kiiresti täita.

Suurepärane järjepidevus ja kvaliteet

Protsess on täielikult automatiseeritud ja täpne. See eemaldab inimlikud vead. Igal paneelil on samad mõõtmed ja kuju. See tagab täiusliku sobivuse paigaldamise ajal ja kvaliteetse viimistluse.

Materjali efektiivsus ja väike jäätmekogus

Rullivormimisprotsess on väga tõhus. See tekitab väga vähe jääke. Jäätmed tulevad ainult pooli otstest ja augud sisse löödud. Täpne pikkuse kontroll hoiab ära ka ületootmise.

Toimimispaindlikkus

Kiiresti vahetatavad rullisüsteemid võimaldavad kiiret profiili reguleerimist. See võimaldab ühel tootmisliinil teha erinevaid paneele tüübid. PLC suudab salvestada lugematul hulgal erinevate toodete retsepte.

Vähendatud tööjõusõltuvus

Süsteem on algusest lõpuni kõrgelt automatiseeritud. Sageli saab kogu liini juhtida vaid üks operaator. See optimeerib tööjõu jaotust.

Täiustatud ohutus

Masinatel on kaitsepiirded ja hädaseiskajad. Automatiseeritud protsessid vähendavad operaatori kokkupuude liikuvate osadega. See loob palju turvalisema töökeskkonna.

Kriitilised disaini- ja tootmisdetailid

Kiire katusepaneelide rullvormimismasina paremus tuleneb selle konstruktsioonidetailidest.

Käigukasti disain

Kiired masinad kasutavad sageli ühte keskmootorit. See ühendatakse raskeveokite käigukastiga. See käigukast juhib kõiki jaamade moodustamine. See disain tagab täiusliku sünkroonimise. See hoiab ära libisemise ja "jubina" suurel kiirusel. See on profiili täpsuse ja pinnaviimistluse jaoks kriitiline.

Võlli läbimõõt ja jäikus

Vormimisvõllid on palju suuremad kui tavalistel masinatel. Nende läbimõõt on sageli 80 mm või rohkem. See suurepärane jäikus takistab paindumist suure koormuse korral. See tagab paneeliprofiili ühtsuse kogu selle laiuses.

Täppisrullid

Vormimisrullid on väga kõvad. Need on ka lihvitud ja poleeritud peegelviimistluseni. See kvaliteetne pind hoiab ära kriimustuste tekkimist paneelil. See tagab veatu ja turule sobiva välimuse.

Tugev alusraam

Kogu masin asub raskel tugevdatud alusel. See raam on valmistatud paksudest terasplaatidest. Selle mass summutab vibratsioon. See on oluline stabiilse ja sujuva töö tagamiseks suurtel kiirustel.

Täiustatud juhtimissüsteem

Juhtimissüsteem teeb enamat kui põhitoimingud. See suudab rikkeid automaatselt diagnoosida. See esitab tootmisandmed ja jälgib seisakuid. See pakub ka võrguühendust tehaseüleseks integreerimiseks.

Määrimissüsteem

Paljudel kiiretel masinatel on automaatne määrimine. See süsteem õlitab pidevalt vormimisjaamu. See vähendab hooldusseisakuid ja pikendab komponentide eluiga.
